气动法兰球阀

产品参数

气动法兰球阀产品概述

本公司生产的气动o型切断球阀是由双(单)作用气动活塞式执行器和浮动球阀组成。亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动o型切断球阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°，以实现全开——全闭的动作，气动o型切断球阀按其密封性能可分软密封阀座及金属密封阀座。软密封阀座适用于温度≤260°的场合，金属硬密封阀座适用于温度≤500°的场合。气动o型切断球阀具有结构紧凑、体积小、行可靠、密封性好、维修容易等特点。气动o型切断球阀广泛的应用于石油、化工、轻工、制药、造纸等工业自动控制系统中。

气动法兰球阀主要技术参数

阀体

阀体形式	直通铸造球型阀
公称通径	DN15～300mm
公称压力	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
法兰标准	JIS、ANSI、GB、JB、HG等
连接形式	法兰式、螺纹式、焊接式
阀盖形式	整体式
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨

阀内件

阀芯形式	O型球体阀芯
流量特性	快开特性

执行机构

执行器型号	GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

注：如需详细执行器参数，请进入气动执行器页面进行查阅。

气动法兰球阀流量系数Kv

验压力(MPa)	公称压力(MPa)					压力级(class)			JIS(K)
验压力(MPa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.75	6.0	9.6	15.0	3.0	7.5	16.5	2.4	3.8
密封试验	1.76	2.75	4.4	7.04	11.0	2.2	5.5	12.1	1.5	2.8
气密试验	0.4～0.7MPa

气动法兰球阀主要零件材料

1	左阀体	WCB、CF8、CF8M、CF3M
2	右阀体	WCB、CF8、CF8M、CF3M
3	阀座	PEFE、PPL、304、316
4	球体	2Cr13、304、316
5	阀杆	2Cr13、304、316
6	密封填料	PTFE/柔性石墨
7	填料压盖	WCB、CF8、CF8M、CF3M

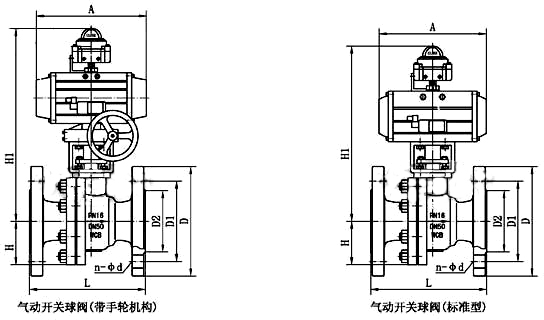

气动法兰球阀主要外形及连接尺寸

公称通径 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	44.5	49	55	65	65	75	90	95	115	127	140	172.5	310	350
H1	根据所配执行机构而定
D	95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2	46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
A、A1	根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同

注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
